El sondeo con piezocono o CPTu es un ensayo in-situ que se realiza a través una sonda con punta cónica instrumentada que permite el registro continuo de información cada 50 mm de penetración en el suelo. La sonda registra continuamente la resistencia por punta (qc), fricción (fs) y presión de poros (u2) durante el ensayo; además permite hacer ensayos de disipación de poros a profundidades puntuales. El ensayo está estandarizado por la norma ASTM D5778 – 12. La ventaja del ensayo es que permite por medio de correlaciones obtener parámetros del suelo en una condición in-situ y los parámetros no se encontrarían susceptibles a los procesos de alteración durante el muestreo, manipulación y transporte.
El ensayo consiste en la penetración de la sonda CPTu a una rata de velocidad constante de 20±5 mm/s en el suelo, ensayo durante el cual se va registrando continuamente la resistencia por punta (qc), fricción (fs) y presión de poros (u2), cuyos parámetros son correlacionables con propiedades y/o características geotécnicas, como clasificación del suelo, permeabilidad (k), número de golpes N del ensayo SPT (NSPT), módulo de Young (Es), ángulo de fricción pico drenada (Ø’), módulo de corte a pequeñas deformaciones (Go), velocidad de onda de corte (Vs), resistencia pico al corte no drenada (Su), relación de sobreconsolidación (OCR), relación de esfuerzos in-situ (Ko), sensitividad del suelo (St), entre otros.
Además, se ofrece también ensayos downhole con medición cada metro de la velocidad de ondas de corte, empleando para ello un piezocono sísmico (SCPT).

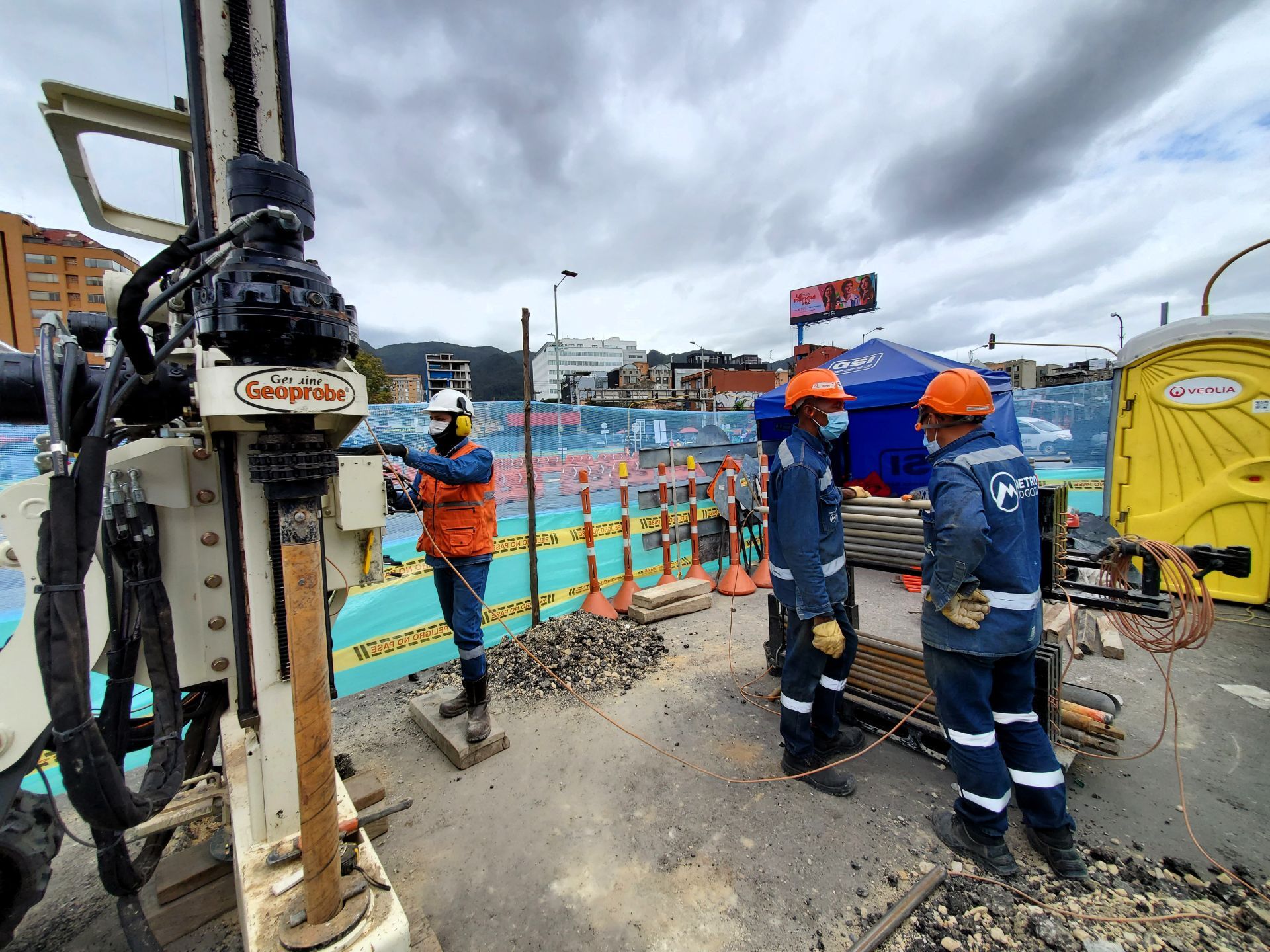

El equipo que ofrece Geosoluciones SAS es una sonda Geoprobe 6712DT con un mástil de empuje de 20 toneladas. En las siguientes figuras se presenta un perfil típico de un ensayo CPTu donde se presenta el perfil de los parámetros registrados y algunos de los parámetros correlacionados.
El ensayo consiste en la penetración de la sonda CPTu a una rata de velocidad constante de 20±5 mm/s en el suelo, ensayo durante el cual se va registrando continuamente la resistencia por punta (qc), fricción (fs) y presión de poros (u2), cuyos parámetros son correlacionables con propiedades y/o características geotécnicas, como clasificación del suelo, permeabilidad (k), número de golpes N del ensayo SPT (NSPT), módulo de Young (Es), ángulo de fricción pico drenada (Ø’), módulo de corte a pequeñas deformaciones (Go), velocidad de onda de corte (Vs), resistencia pico al corte no drenada (Su), relación de sobreconsolidación (OCR), relación de esfuerzos in-situ (Ko), sensitividad del suelo (St), entre otros.
Además, se ofrece también ensayos downhole con medición cada metro de la velocidad de ondas de corte, empleando para ello un piezocono sísmico (SCPT).
El equipo que ofrece Geosoluciones SAS es una sonda Geoprobe 6712DT con un mástil de empuje de 20 toneladas. En las siguientes figuras se presenta un perfil típico de un ensayo CPTu donde se presenta el perfil de los parámetros registrados y algunos de los parámetros correlacionados.

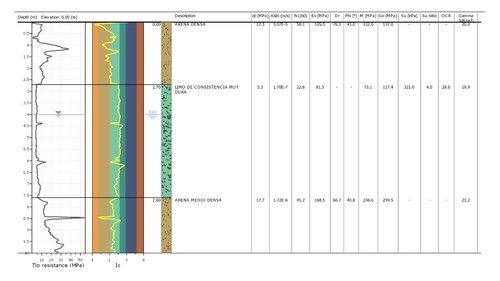

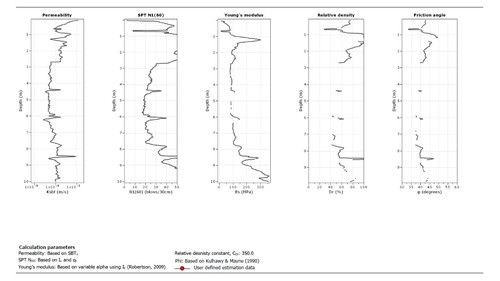

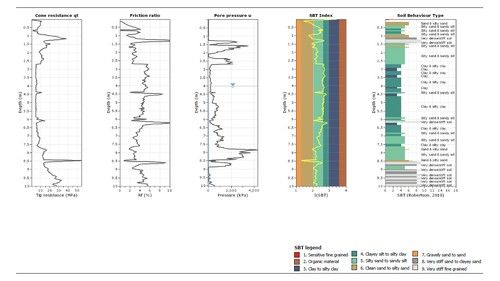

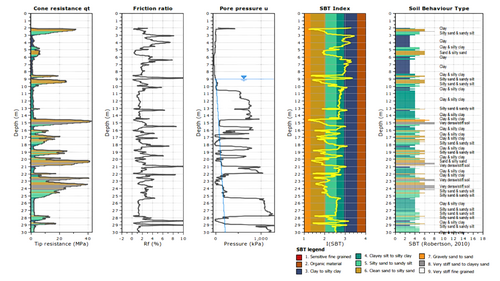

Perfil típico de un ensayo CPTu

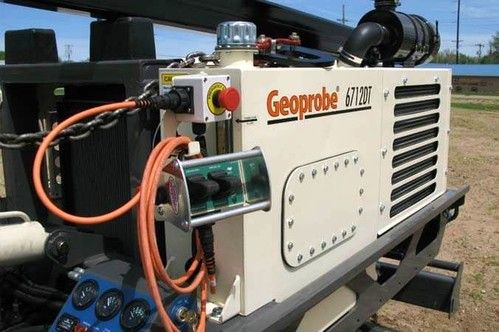

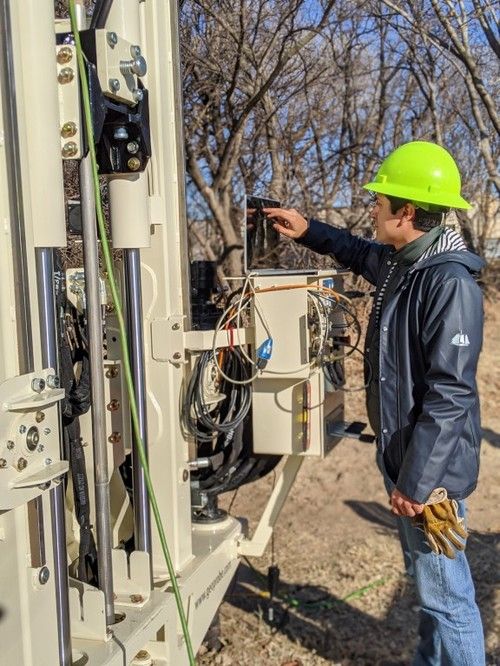

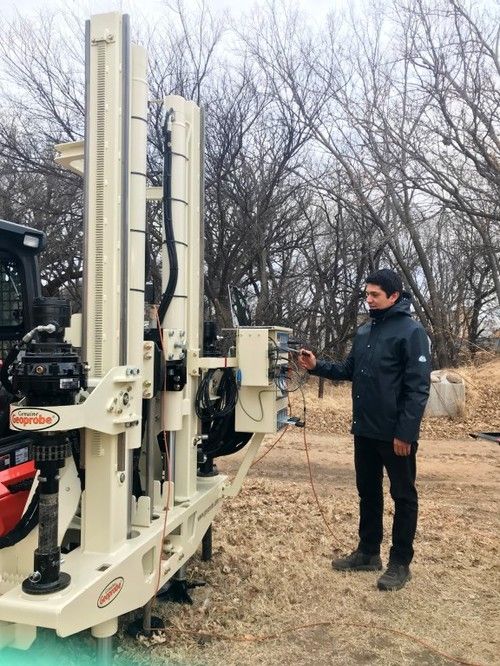

Equipos CPTu - Sonda Geoprobe 6712DT
